爱普生无源晶振(MHz)

AT切割MHz晶体谐振器

爱普生使用晶体微机电加工技术使AT型晶振具有封装尺寸紧凑、高精度性能的特点。基频范围4MHz ~62.4MHz,提供1612/2016/2520/3225/7050/等贴片封装。常用的频率公差10ppm和20ppm。产品线覆盖消费类产品、工业方面的应用。最小尺寸1.6x1.2mm。更稳定可靠以及更具竞争力的价格。标准频率范围12MHz,16MHz,20MHz,22MHz,26MHz,27MHz,30MHz,32MHz,48MHz,50MHz等。 点击查看爱普生AT型无源晶振完整 标准频率值表
  • 规格书下载
  • 咨询价格与购买方式
  • 选型参考

常见的用途

型号 外部尺寸
[mm]
额定频率范围
[MHz]
频率公差 (标准)
[x10-6] @+25°C
频率温度特征 规格书下载(PDF)
频率公差 (标准)
[x10-6]
工作温度
[°C]
FA-118T 1.6x1.2x0.35 24 to 54 ±10 ±30 ±12 ±30 -40 to +85 pdf290KB
FA-128 2.0x1.6x0.5 16 to 54 ±10 ±30 ±10 ±30 -40 to +85 pdf255KB
FA-20H 2.5x2.0x0.55 12 to 54 ±10 ±30 ±10 ±30 -40 to +85 pdf270KB
TSX-3225
FA-238
FA-238V
3.2x2.5x0.6 16 to 48 ±10 ±10 -40 to +85 pdf306KB
3.2x2.5x0.7 16 to 60 ±50 ±30
12 to 15.9999 ±50
MA-306 8.0x3.8x2.54 14.31818,
17.734 to 41
±50 ±30 -20 to +70 pdf295KB
MA-406
MA-505
MA-506
11.7x4.8x3.7 4 to 29.999
30 to 64
(三次谐波)*
±50 pdf298KB
13.46x5.08x4.6
CA-301 Φ3.1x9.3(圆柱体) ±30 pdf260KB

*4.0 MHz ~5.5 MHz范围之间的频率可用性

内置热敏电阻晶体谐振器

型号 外部尺寸
[mm]
额定频率范围
[MHz]
频率公差 (标准)
[x10-6] @+25°C
频率温度特征 规格书下载(PDF)
频率公差 (标准)
[x10-6]
工作温度
[°C]
new
FA2016AS
new
FA-128S
2.0x1.6x0.65 16 to 54 ±10 ±12 -30 to +85 pdf372KB
2.0x1.6x0.9
new
FA-20HS
2.5x2.0x1.0 16 to 54 ±10 ±12 -30 to +85 pdf367KB

汽车用晶体谐振器

型号
Automotive
外部尺寸
[mm]
额定频率范围
[MHz]
频率公差 (标准)
[x10-6] @+25°C
频率温度特征 规格书下载(PDF)
频率公差 (标准)
[x10-6]
工作温度
[°C]
new
FA2016AA
2.0x1.6x0.5 16 to 54 ±10 ±10 ±30 -40 to +125 pdf274KB
new
FA-238A
3.2x2.5x0.7 12 to 62.4 ±15 to ±50 ±30 ±50 -40 to 125 pdf290KB

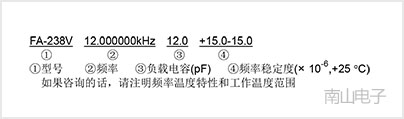

爱普生无源晶振型号命名规则举例

爱普生无源晶振型号命名方法

联系与购买方式

在线购买:爱普生电子元器件旗舰店(1688)
直线电话:025-84712762;84712745
选型支持:025-52188228-8016
邮箱地址:nj@nscn.com.cn

AT型石英晶体谐振器的优点、缺点与爱普生的解决方法

AT型石英晶体谐振器的振荡是典型的厚度变形振荡,其理想的振荡状态是只在中央部分振荡,而周围部分不产生振荡。对于MHz 频带中较低频带的 AT 型石英晶体谐振器,大多使用倒角加工,使石英片的中央部分与周围的厚度不同,从而获得该效果。通常,石英晶振制造商更多使用AT型石英晶体谐振器。

AT型无源贴片晶振的优点在于

①在常温范围内有拐点,频率在较宽的温度范围内保持稳定;
②覆盖的高频范围较宽;
③与石英片的长宽尺寸无关,只需控制石英片厚度就能获得所需高频,因此适于小型化;
④只需旋转 Z轴就能进行石英片切割,便于生产。

缺点:常规AT晶振的频率输出范围在较小,通常机械性研磨实现批量、稳定生产的频率限度为以基波起振 50MHz 左右(石英片厚度为约 30μm)。但是,若要从 AT型石英晶体直接起振高频,则需将石英片加工得很薄。这在加工方法和机械性强度等方面存在着制约。

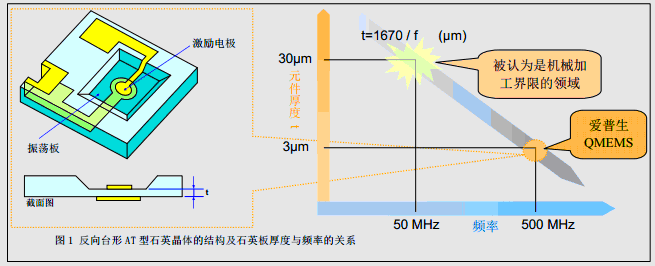

爱普生晶体谐振器的解决方案:为了获取更大的频率输出,目前EPSON采用其独有的"QMEMS"技术,生产出只将振荡部分加工变薄的反向台形 AT 型石英晶体,生产出只将激励部分加工成几微米的反向台结构,使用高次振动的振动模式(三次谐波)达到 50MHz 至 150MHz,既保证了芯片的强度又能以基波起振高频,由此产生高频、稳定的基准信号。AT晶体谐振器频率

  • 爱普生温补晶振TCXO停产型号替换官方资料

    作为全球领先的温补晶振制造商,爱普生为了不断满足客户的高稳定、高精度、低抖动、小型化的需求,持续推出了多种升级换代的新型贴片温补晶振产品。一些老型号TCXO已经不再生产,从满足客户研发需求方面这当然是极好的,但是对于一些老的设计方案,采购人员

    选型与应用

  • 爱普生无铅晶振和符合ROHS指令的无铅晶振端子规格

    EPSON提供符合欧盟RoHS 指令和无铅级两种标准的无铅晶振晶体。请在购买时指明是否购买无铅产品。 下表列明了爱普生晶体振荡器部分型号的无铅化数据,完整信息点击下载: 。 类别 型号 终端材料 终端电镀 符合欧盟RoHS指令 无铅 铅的含有信息 (欧盟RoHS指令中
