EPSON RX-8010SJ实时时钟模块选型

点击下载:规格书 pdf(PDF格式;460kb)点击下载:应用指南 pdf(PDF格式;699kb)



核心特点:内置晶体谐振器低成本晶振低功耗晶振工业级晶振I2C接口

爱普生最新内置晶体实时时钟芯片RX8010SJ,将32.768kHz晶体和时钟IC组合在一个封装中,并在出厂时进行时钟精度调整。广泛适用于视频监控,各种网络通信设备、工业控制系统、医疗设备、办公设备、测量仪器等,各种有时间保持要求的工业和消费产品中。
特点:
1、PKGSOP8小型化封装,节省元器件数量和PCB 面积,使产品性价比得到大幅度提升。引脚兼容NXP,Maxim/Dallas等多家RTC,用户可再现有的电路上方便应用测试;
2、TimeAccuracy:时钟精度5+/-23PPM,由EPSON工厂出厂时,每片调整,以保证精度要求;
3、可靠性及稳定性:*内部集成32.768kHz晶体,并且完成频率精度的预调整,为项目开发缩短研发周期和调试成本,并可保证时钟精度满足设计要求。减轻用户对电路匹配的负担和环境对晶体电路的影响;

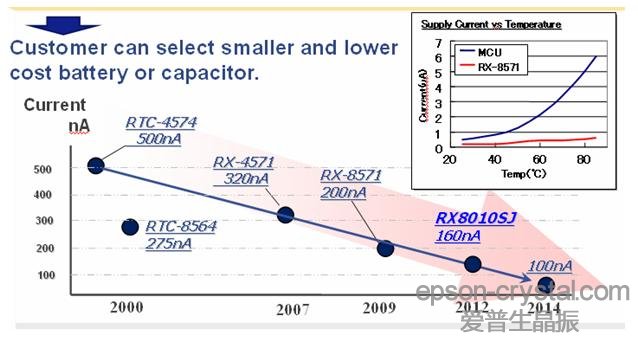

4、低功耗:时钟保持功耗仅160nA(约为竞争对手的一半),满足长期时钟保持要求并可采用小容量电池或电容;
5、工业级产品,工作温度:-40~85摄氏度。
6、主要应用包括:DVR,NVR,智能表,消费类电子,工业电子设备等。


RX-8010SJ内置32.768kHz 晶体单元(频率精度预调整)

・接口类型 :I2C-Bus接口(Max:400kHz)

・工作电压范围 :1.6V ~ 5.5V

・宽计时器电压范围 :1.1V ~ 5.5V

・低待机电流 :160nA / 3.0V (Typ.)

・频率输出功能  :C-MOS 输出 / 开漏输出(32.768 kHz, 1024 Hz, 或 1 Hz.)

・时钟精度 : 5 ±23ppm  @  Ta=+25°C   VDD=3.0V

・内置用户RAM  :128 bit (8 bit x 16, SRAM)

・包括时刻、日历、警报器、定时器电能等。
・功耗:160nA

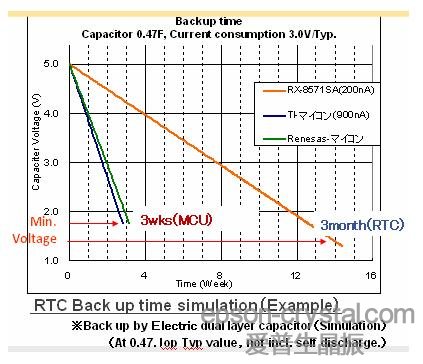

0.47F电容作为后备电源供电的情况下,MCU内置RTC可支持工作3周,而RX-8010SJ可以支持工作3个月时间,具有更持久的断电续航能力。

爱普生为RX-8010SJ实时时钟模块准备了Linux 驱动.下载地址:http://www.epson-crystal.com/FAQ/9.html

*依据来自LMI(Linux Mark Institute)的授权使用Linux®的注册商标

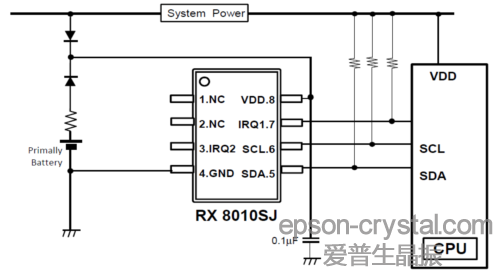

典型硬件设计:

RX-8010SJ实时时钟模块典型硬件设计 RX-8010SJ实时时钟模块
