32.768khz有源晶振

32.768k晶体震荡器(SPXO)

爱普生32.768khz晶体占据了目前全球市场的最大份额。随着市场对高精度时钟晶振的更高需求,小尺寸高精度的爱普生32.768k有源晶振也逐渐得到了设计工程师的认可,应用越来越广泛。目前爱普生SG-3030CMSG-3030JF是两款最常用的时钟晶振型号。针对高端有源时钟晶振需求,EPSON新推出的内置数字温度补偿电路高精度温补晶振TG-3541CE可满足,其中XA档在工业级温度范围内实现3.4ppm(含温偏,相当于每月9秒)的高精度和高稳定性,在105°高温环境下月误差不超过21秒,同时汽车级应用的高精度高温车规晶振也一并推出,并提供样品零售。
  • 规格书下载
  • 咨询价格与购买方式
  • 选型参考

32.768kHz有源晶振

型号 外部尺寸[ mm ] 输出 频率范围 电源电压[ V ] 温偏@工作温度[ ppm /℃] 规格书 样品购买
New
TG-3541CE
(TCXO)
3.2x2.5 CMOS 32.768kHz 1.5~5.5 XA: ±3.4 / -40~+85
XB: ±5.0 / -40~+85
XA / XB: ±8.0 / +85~+105
TG-3541CE规格书 TG-3541CE
New
TG-3541CEA
(TCXO)
(AEC-Q100)
3.2x2.5 TG-3541CEA规格书 Contact us
SG-3030CM 3.2x1.5 5 ±23 / @ +25
工作温度:-40~+85
SG-3030CM规格书 SG-3030CM
SG-3030LC 3.6x2.8 5 ±23 / @ +25
工作温度:-20~+70
SG-3030LC规格书 SG-3030LC
SG-3030JF 7.1x5.1 SG-3030JF规格书 SG-3030JF
SG-3030JC 10.5x5.8 SG-3030JC规格书 SG-3030JC
SG-3040LC 3.6x2.8 0.9~3.6 SG-3040LC规格书 SG-3040LC
SG-3040JC 10.5x5.8 SG-3040JC规格书 SG-3040JC

联系与购买方式

在线购买:爱普生电子元器件旗舰店(1688)
直线电话:025-84712762;84712745
选型支持:025-52188228-8016
邮箱地址:nj@nscn.com.cn

  • TG-3541CEA XB汽车级32.768khz温补晶振 内置DTCXO车规有源晶振

    TG-3541CEA是爱普生转为汽车级应用推出的一款32.768khz高精度温补晶振。由于内置了温度补偿功能,使得这款符合符合AEC-Q 100车规级标准的高精度32.768khz有源晶振在105摄氏度以内具有更好的频率稳定性。在-40~85℃(工业级温度等级)温度误差相当于每月13秒...

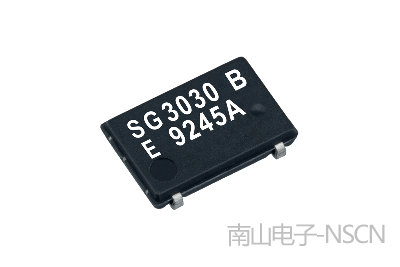

  • SG-3030JF有源晶振32.7680KHz B(Q3102JF020001)

    SG-3030JF的EPSON原厂产品编码为Q3102JF020001,北美市场销售编码SG-3030JF32.768KB0:ROHS。是一款工业级石英晶体振荡器。尺寸近似7050的贴片有源晶振,标称频率是32.768khz,可以用来替代32.768k晶体谐振器。通过内置集成电路IC,有效降低的功耗,可以使用在...

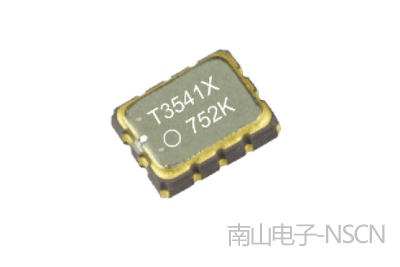

  • TG-3541CEXA/XB高精度温补晶振32.768khz有源晶振DTCXO 32.768k
