鸿星晶振HXO-33B和D33B以及D7SX三者的关系

鸿星晶振是业界著名的晶振生产厂家,不断向世界推出具有革新性的商品与服务。鸿星晶振采用精密的加工技术所生产晶体具有小型化、低功耗和高性能的特点,被广泛用于钟表系列,数码电子,仪表仪器等高端产品中。尤其是HXO-33B,即D33B以及D7SX系列是畅销的晶振系列。那么您可能会问鸿星晶振HXO-33B和D33B以及D7SX三者的关系是什么呢?

南京南山来给大家解释一下HXO-33B和D33B以及D7SX三者的关系。

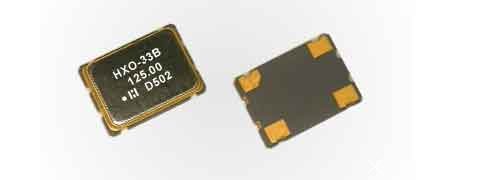

HXO-33B是鸿星晶振系列。HXO即代表鸿星的石英振荡器;33代表封装为7050,即5.0*7.0*1.5mm,电压5.0V,3-STATE。B为晶振精度,50ppm。

对于D33B这种命名方式,大家应该在bom表单中见的最多。那D33B是什么意思呢?其实D33B和HXO-33B是一个意思,它们的含义是等价的。
D7SX系列是鸿星晶振晶振系列新的命名方式,其代表的系列就是之前的HXO-3系列,即封装是7050,。显而易见,HXO-33B属于D7SX。D7SX系列拥有如下特点:

1、拥有三态使能,即OE
2、波形包括TTL和CMOS输出
3、可选电源电压为5.0V,3.3V,2.8V(2.5V),1.8V
4、频率范围为1~133MHz,精度有25ppm、50ppm、100ppm
4、广泛应用于网络和基站
5、包装编带或者散料

顺便说一下,了解了HXO-33B的参数性能后。爱普生有源晶振SG7050CCN和SG-8002CA可替换鸿星HXO-33B晶振。南京南山是EPSON/爱普生(中国)有限公司授权代理商,如有任何产品疑问,欢迎咨询。
