差分晶振

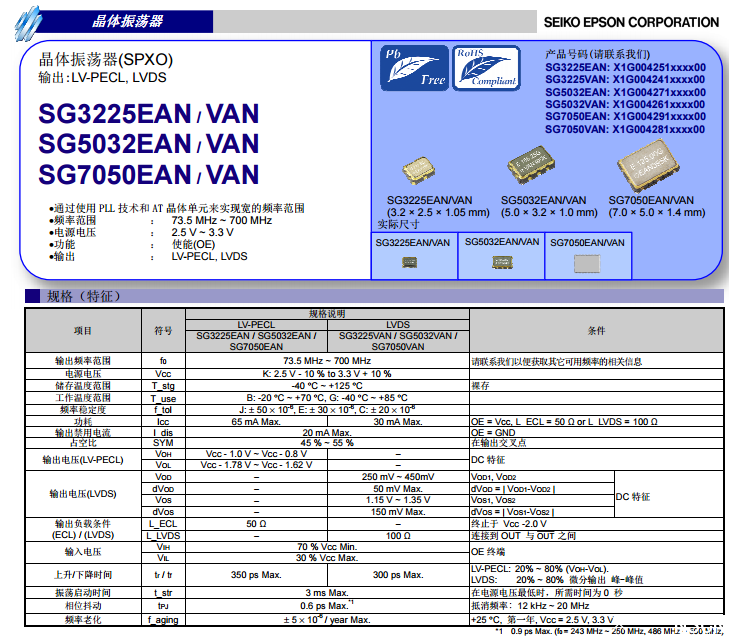

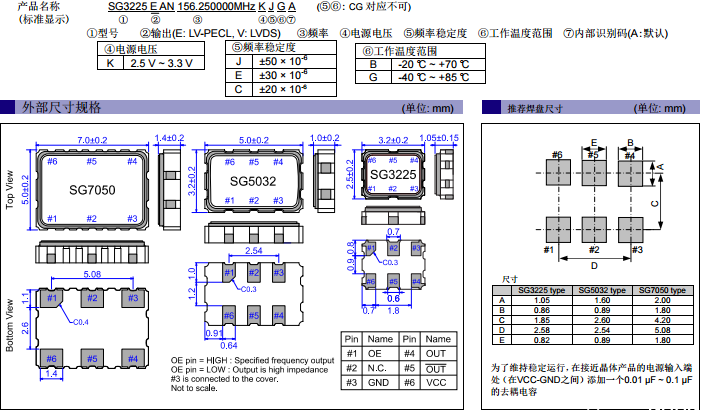

前几天,我们南山电子的客服遇到一件让人哭笑不得的事儿,一位顾客可能是学生,想购买25MHz的差分晶振样品,就发了一句留言然后直接拍了差分晶振链接,人就彻底消失等发货了,无视我们客服怎么呼叫都不理,我们本以为是采购拿样,在查看收货地址的时候,才发现地址是某电子科大的学生,这位粗心的同学可能是为了完成作业却不上心,估计是错将125MHz差分晶振看成25MHz了,其实差分晶振跟普通有源晶振相比,它的频率是较高的,至少50MHz起步,在电话与这位同学沟通后,果然是需要125MHz的差分晶振,我们的客服根据封装等其他需求帮他选了型,这件事搞得这位同学也很不好意思,那么差分晶振与普通晶振相比还有什么其他特殊之处呢,在此小编就给大家科普下:差分晶振是一种输出是差分信号的有源晶振,输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声。频率范围:50MHz~700MHz;差分晶振主要有7050、5032、3225等规格尺寸。频率公差20ppm/30ppm/50ppm;主要应用在千兆以太网,光纤通道,SAS,PCI Express服务器,网络等。标准频率值:100MHz,125MHz,150MHz,156.25MHz,200MHz,212.5MHz,250MHz,300MHz等等。南山电子给大家分享下差分晶振主要热销型号的规格书,以供大家选型参考:

.差分晶振一般是为FPGA或CPLD提供稳定时钟信号的,由于FPGA或CPLD价格都比较昂贵,所以挑选一款稳定的差分晶振十分必要。除了输出信号模式之外,剩下的参数就和普通有源晶振差不多了。差分晶振的好处:能够很容易地识别小信号,对外部电磁干扰(EMI)是高度免疫的,能够沉着精确地处理'双极'信号。随着科技网络化的趋势,现在市场上生产较高端晶振的企业,都慢慢的开发差分晶振系列,爱普生晶振等其他的频率元件制造商也在不断的推出差分晶振满足市场上对高精度,高稳定性的产品需求,南山电子最为爱普生晶振官网认证中国代理商,欢迎大家垂询订货。

  • 选型参考
  • 压控晶振(VCXO/VCSO)标准频率

    产品代号 型号 额定频率 [MHz] 频率稳定度/工作温度 [x10-6] 频率控制范围 [x10-6] 电源电压 标准包装 尾码 Q3614CE00001200 VG-4231CE 27MHz C:30/ -20C to +70C S:140 C:3.3V 2000 pcs/ 盘 CSC-M Q3614CA00101800 VG-4231CA 27MHz G:50/ -40C to +85C R:13

    标准频率值

  • 低噪音晶振电路设计指南

    下面是一个爱普生晶体振荡器电路图,该晶振的输出具有高光谱纯度,并且很稳定。晶体管除了决定振荡器的频率,还可用作一个不期望谐波的低通滤波器,和边带噪音的带通滤波器。噪音带宽限制在低于100Hz。所有更高的谐波实际上为4MHz的基本振荡频率的第三

    选型与应用

  • 声表差分多输出晶振(晶体振荡器

    爱普生差分多输出晶体振荡器有2个或者4个输出并可以减少扇出缓冲器,非常合适的千兆以太网,光纤通道,SAS,PCI Express服务器,网络,存储,路由器/交换机,光传输设备。 产品代号 型号 额定频率 [MHz] 输出数 频率稳定度/工作温度 [x10-6] 电源电压 [V] X1

    标准频率值

  • 晶体振荡电路的设计方法

    晶体振荡电路的设计方法 哈特莱振荡电路与考毕兹振荡电路等LC型振荡电路,其振荡率是由电路中的线圈与电容所决定的。此一线圈与电容器并非只是指电路图上所表示的组件数值,尚包含有晶体管的电极间容量印刷电路铜箔图样内所包含的L,C成分。 因此,由于温度

    选型与应用

  • 哪里有卖贴片晶振fc135 32.7680k

    fc135 32.7680kaag0和 fc135 32.7680kaa3是两款日本晶振品牌EPSON(爱普生)的两个无源贴片晶振型号,属于在市场上广泛使用的两颗32.768kHz音叉晶振。 而以上两种晶振型号,南京南山在中国南京仓库都备有现货,欢迎选购。QQ:372189294 电话:400-888-5058

    选型与应用

  • 实时时钟芯片RX-8010SJ替换HT138

    笔者参与设计的新独立时钟项目,系统主要由主控IC、LED驱动及RTC三部分组成(如下图1所示),其中RTC选择的是HT1381(SOP-8)串行计时器芯片。根据该芯片的晶体选型需求,选择了世强代理的爱普生贴片晶体FC-135,该晶体负载电容为CL=9pF。 图1 时钟系统 由以

    选型与应用
