差分晶振是一种差分多输出有源晶体振荡器，输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统。具有2个或四个输出引脚，常见的是六脚贴片晶振，也有10脚的差分晶振（saw型）。
差分晶振的特点：
1、输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统，从而使得差分晶振的抗干扰能力更强，更稳定。最合适千兆以太网，光纤通道，SAS，PCI Express服务器，网络，存储，路由器/交换机，光传输设备。
2、输出较高的频率：较于普通有源晶振而言，差分贴片晶振的频率相对都比较高,爱普生差分晶振频率范围一般从73.5MHz起可以做到700MHz。
3、可选电源电压一般在2.5V-3.3V之间。
4、相对于常用的SPXO，差分晶振的价格更贵些。爱普生晶振代理商南山电子授权在1688运营的爱普生电子元器件旗舰店目前常用的两款SG7050VAN和SG5032VAN样品零售价格均为15元。这已经是交由会

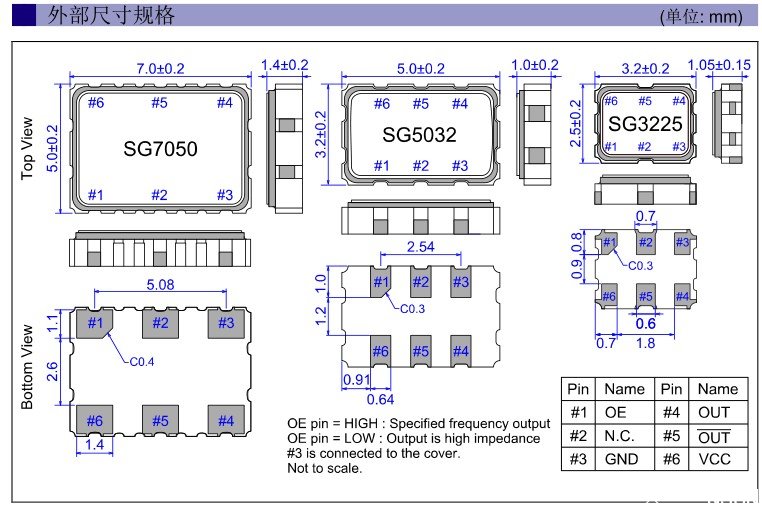

差分晶振的常用封装尺寸与引脚：
目前爱普生差分晶振主要是3225、5032和7050三个规格。
差分晶振的输出波形有哪几种?
主要有LVDS输出、LV-PECL、HCSL三种。其中LVDS最为常用。
爱普生差分晶振主要型号：
SG7050VAN/EAN
SG5032VAN/EAN
SG3225VAN/EAN
SG7050EEN、SG3225HBN、SG7050EBN
查看爱普生差分晶振全系列型号及对应规格书下载，请点击：http://www.crystal-oscillator.com.cn/oscillator/multi_output/index.html
